Trafokompaktstationen
Wir betreuen Ihre Anlagen und sorgen dafür, dass diese gewartet und instand gehalten werden.
DAS Orwi TEAM
Unsere Erfahrungen mit Energieversorgern, Verbrauchermärkte, Industrieanlagen, Werften, Konzernzentralen und Wohnanlagen sind Grundlage für erfolgreiche zukünftige Projekte.
Auch besondere Projekte, z.B. in Reha-Zentren Krankenhäusern, Schiffswerften, sind von unserem Team in der Anlagentechnik erfolgreich betreut und umgesetzt worden.
Aktuelle Lieferzeit 25-45 Wochen
Gerne erstellen wir Ihnen ein Angebot.
Die Lieferzeit beträgt aktuell 25-45 Wochen nach technischer Klärung und Freigabe seitens EVU.
Wir haben aktuell 6 Stationen getestet nach IEC 62271-202 (2022-06) im Sortiment.
Alle Stationen sind Störlichtbogengeprüft mit der Schneider Mittelspannungsschaltanlage FBX-C
- EWB 2538 Betonstation (LxBxH 3800x2500x3100) Trafos bis 2000 kVA Leergewicht ca. 12 Tonnen
- EWB 2836 Betonstation LxBxH 3600x2800x3100) Trafos bis 3150 kVA Leergewicht ca. 15 Tonnen
- EWB 3055 begehbare Betonstation (LxBxH 5500x3000x3600) Trafos bis 3150 kVA Leergewicht ca. 25 Tonnen
- EWB 3060 begehbare Betonstation (LxBxH 6000x3000x3600) Trafos bis 3150 kVA Leergewicht ca. 27 Tonnen
- EWB 3076 begehbare Betonstation (LxBxH 7600x3000x3600) Trafos bis 3150 kVA Leergewicht ca. 36 Tonnen
- Astor ASK 3800 Metall / Leichtbetonsockel (LxBxH 3700x2400x2600) Trafos bis 2000kVA Leergewicht ca. 5,2 Tonnen
- weitere Abmessungen, Variationen auf Anfrage möglich.
Bei Interesse die Angaben in der Projektcheckliste unten ausfüllen und versenden.
Rufen Sie uns auch gerne an.
Tel. : 04331 / 43 901 - 50
Unser Projektteam hilft Ihnen weiter.
EWB Power VertriebsRecht norddeutschland
Trafokompaktstation 2538
Betonstation EWB 2538
- Maße LxBxH: 3800x2500x3200
- Leergewicht 10860 kg
- für max. Trafo 2000 kVA
- MS-Stirnseite mit 4 Hauff Einführungen
- NS--Seite offener Kabelkeller
- Störlichtbogengeprüft mit Schneider FBX-C und BET MS-Messfeld
Trafokompaktstation 2836
Betonstation EWB 2836
- Maße LxBxH: 3600x2800x3200
- Leergewicht 14860 kg
- für max. Trafo 3150 kVA
- MS-Stirnseite mit 4 Hauff Einführungen
-
NS--Seite mit Hauff Einführungen
- Störlichtbogengeprüft mit Schneider FBX-C und BET MS-Messfeld
Trafokompaktstation 2838
Betonstation EWB 2838
- Maße LxBxH: 3800x2800x3200
- Leergewicht 15860 kg
- für max. Trafo 3150 kVA
- MS-Stirnseite mit 4 Hauff Einführungen
- NS-Stirnseite mit Hauff Einführungen
- Störlichtbogengeprüft mit Schneider FBX-C und BET MS-Messfeld
- Ableitung mit zwei 3feldrigen Schaltanlagen jeweils stirnseitig
Anfrageformular
Trafostation
Astor Trafostationen

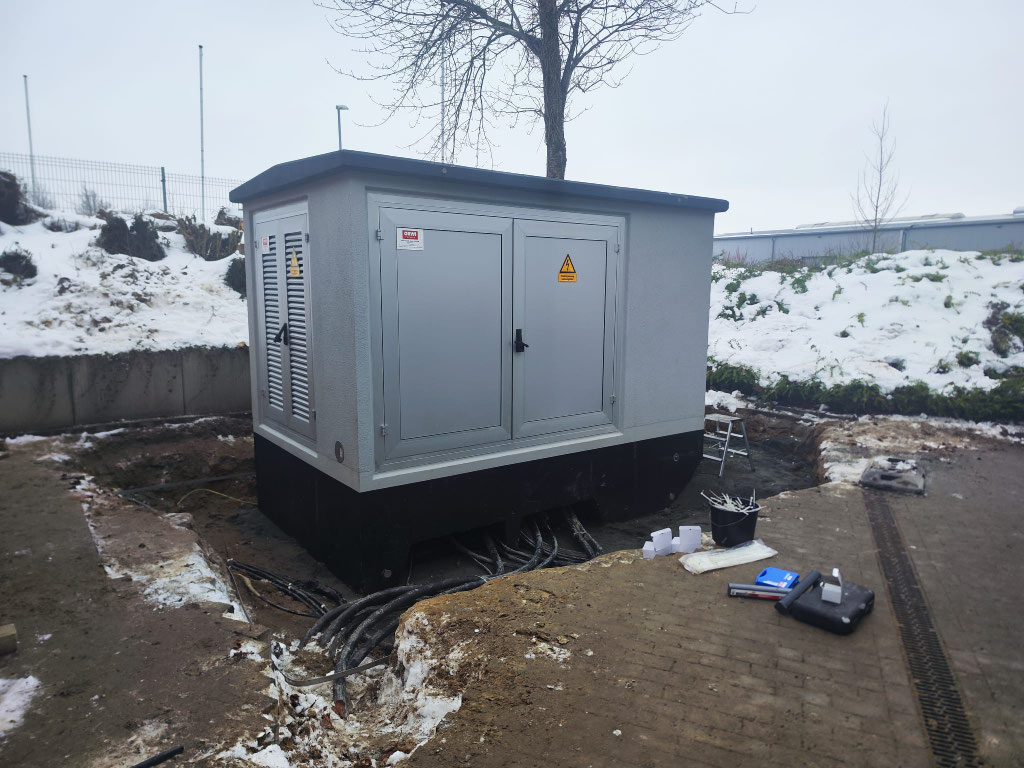

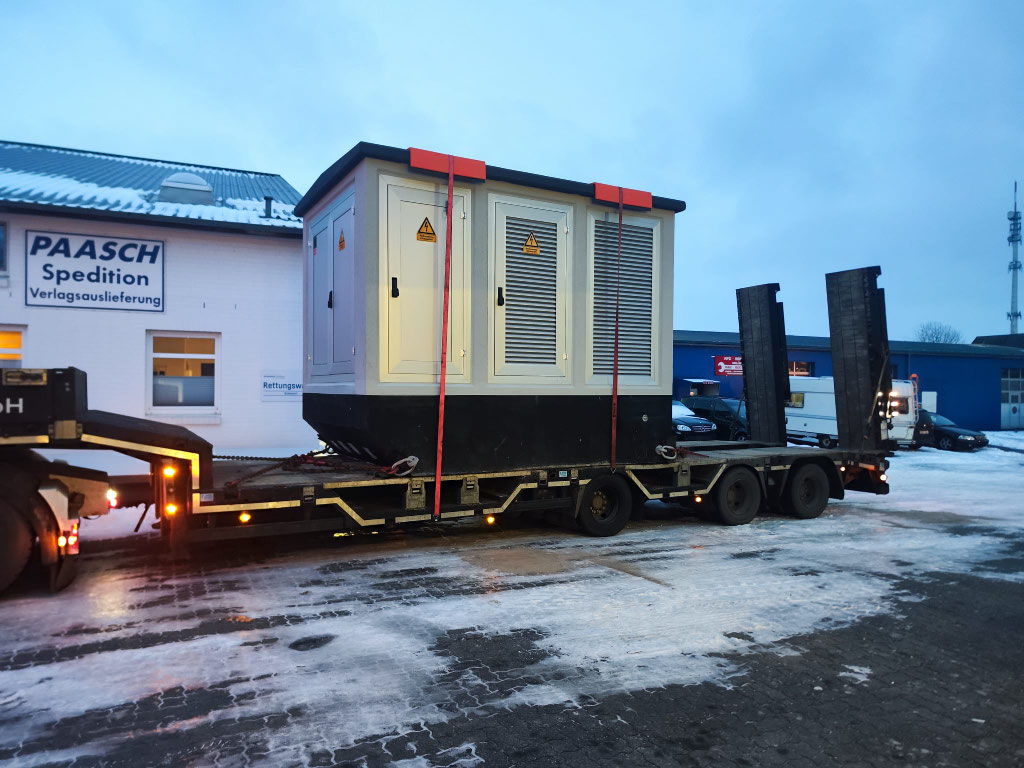

Trafokompaktstationen von Astor
Einsatzbereiche
• Unterstationen
• Verteilzentren
• Industriezentren
• Windkraftwerke (RES), Solarkraftwerke (GES)
• Ausgleichseinrichtungen
• Wasserpumpenstationen
• Generatorschränke
VORTEILE
• Aufgrund seiner Monoblockstruktur ist es für den Umzug geeignet.
• Schnelle und einfache Montage
• Verträglich mit der Umwelt in Bezug auf Aussehen und Struktur
• Verschiedene Farboptionen
• Beständig gegen klimatische Bedingungen
STRUKTURELLE EIGENSCHAFTEN
- Das Dach des Kompaktcenters hält einer Belastung von 2500 N/m2 stand.
- Das Gehäuse hält einem Winddruck von mindestens 34 m/s stand.
- Die Lüftungsgitter und Türen sind widerstandsfähig gegen mechanische Erschütterungen (IK10) entsprechend 20 Joule von innen und außen.
- Gehäuseklasse: 10
- Umspannwerke aus Beton haben sich als erdbebensicher erwiesen.
Eigenschaften von Beton- und Stahlbewehrungen
- Es wird Beton C35/45 verwendet, der der Norm TS EN 206-1 entspricht.
- Qualitätsprüfungen an Beton werden regelmäßig in akkreditierten Labors durchgeführt.
- Es werden Stahlbewehrungen nach TS 708 verwendet.
Lüftungsgitter, Türen und Schließsysteme
- Lüftungsklappen und -türen werden aus verzinktem Blechmaterial hergestellt, das mit 2 mm dicker elektrostatischer Pulverfarbe lackiert ist.
- Die Türen sind so konstruiert, dass sie in der 120°-Öffnungsposition verbleiben und nicht von außen entfernt werden können.
- Alle Schlösser der Kompaktzentrale sind versenkt und in einer von außen nicht demontierbaren Spezialkonstruktion ausgeführt und mit einem Schlüssel abschließbar.
